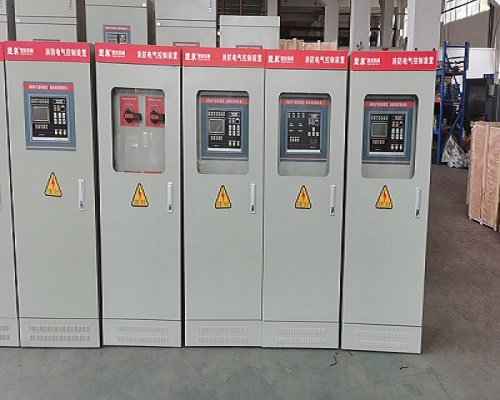

一、噴淋泵控制柜產品概述
噴淋泵控制柜主要適用于工農業生產及各類建筑給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的水泵自動控制。中文名噴淋泵控制柜外文名Pumpcontrolcabinet,應用建筑給水、排水、消防作用,自動供水控制類型液位、溫度、壓力、時間。
二、適用范圍設備簡介
噴淋泵控制柜具有過載、短路、缺相保護以及泵體漏水,電機超溫及漏電等多種保護功能及齊全的狀態顯示,并具備單泵及多泵控制工作模式,多種主備泵切換方式及各類起動方式??蓮V泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的水泵自動控制。典型應用:恒壓供水、消防、噴淋、中央空調、給排水、港口機械、機床、鍋爐、造紙機械、食品機械等。
三、噴淋泵控制柜控制類型
1、液位控制:噴淋泵控制柜配高性能Key浮球開關,根據液位的高、低變化,自動控制給排水泵的開、停。
2、壓力控制:外接電接點壓力表或壓力控制器,可根據管網壓力的變化自動開泵、關泵,本型大量應用于生活給水及消防增壓系統。
3、溫度控制:外接溫度控制器,根據設定的溫度范圍開泵或關泵,應用于恒溫、熱交換系統等需溫度控制的場合。
4、時間控制:機箱面板設有時間設定按扭和顯示器,用戶可根據定時需要控制水泵的開啟和關閉,適用于各種定時或有規律的間歇式工作方式的控制。
四、特點分析
1、啟動方式噴淋泵控制柜啟動方式分為:全壓啟動、星三角降壓啟動、自耦降壓啟動、軟啟動及變頻啟動等。使用時應該根據供電條件等因素選擇適當?shù)膯臃绞健?br />
2、噴淋泵控制柜主要回路由隔離電路、短路保護、過載(后備)保護電路、啟停(變速)控制電器、熱繼電器及配電線電纜等組成,形成對水泵電機有效保護。按需設各類監控信號。
3、消防泵控制柜分消火栓用控制柜、自動噴淋用控制柜及消防穩壓泵控制柜等,可分一用一備和二用一備等。工作泵故障時備用泵延時自動投入,水泵由消火栓箱內按鈕、水流繼電器、壓力開關及消防系統等控制,水源無水報警。并設有工作狀態(手動、自動)選擇開關,信號指示及反饋,可配消防巡檢等功能。
4、冷凍(冷卻)噴淋泵控制柜控制多臺水泵,一般都是互為備用,輪換工作,工作泵故障時備用泵自動投入由控制器或遠程控制。并設有工作狀態(手動、自動)選擇開關,信號指示及反饋。
5、噴淋泵控制柜可控制一臺或多臺水泵,一般是一用一備,互為備用,工作泵故障時備用泵自動投入。由單液位或多液位控制還可以遠程控制。高水位啟動,低水位停泵,超高同啟,自動輪換等。并設有工作狀態(手動、自動)選擇開關,信號指示及反饋。
生活給水泵(恒壓給水)控制柜分液位控制柜、壓力控制柜及恒壓變頻控制柜等,可以分為一用一備、二用一備等。工作泵故障時備用泵延時自動投入,水泵由水箱水位控制、壓力表控制及遠程控制系統等控制,恒壓給水是管網壓力通過遠傳壓力表或壓力變送器檢測,經過運算輸出4-20mA或0-10V給變頻器,變頻器根據信號調節水泵轉速來滿足水泵流量變化要求,從而實現恒壓變量給水,節約能源。并設有工作狀態(手動、自動)選擇開關,信號指示及反饋。水源無水報警及自動停泵保護。
熱水循環泵控制柜熱水循環泵控制柜可控制一臺或多臺水泵,一般是一用一備,兩臺互為備用,工作泵故障時備用泵自動投入,也可以輪換工作。水泵由溫度控制或遠程控制。并設有工作狀態(手動、自動)選擇開關,信號指示及反饋冷凍(冷卻)噴淋泵控制柜。
